LUFTSTROMÜBERWACHUNG

ANWENDUNG UND TECHNISCHE BESCHREIBUNG



Gem. den lokalen Unfallverhütungsvorschriften sind entsprechende Luftstromüberwachungen in lufttechnische Anlagen einzubauen.

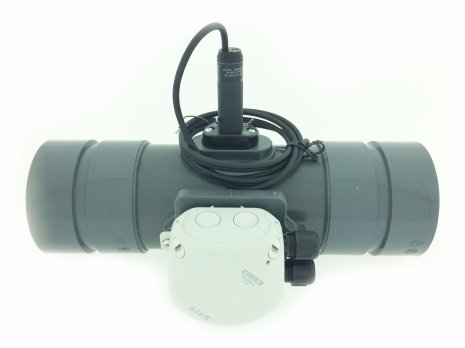

Elektrische Strömungssensoren werden eingesetzt, beispielsweise um Schäden oder Stillstandzeiten durch Ausfall von Strömung zu verhindern. Auch dort, wo eine Überwachung mit elektronischen Keilriemen- wächtern, z.B. bei direktgetriebenen Ventilatoren nicht möglich ist, kann man die Funktion der lufttechnischen Anlagen mit  Luftstromwächter kontrollieren. Luftstromwächter eingebaut in Kunststoffrohr mit Kabel und angebauten Klemmkasten, zur einfachen und zu¬verlässigen Überwachung der Strömung in lufttechnischen Anlagen.

Der nach dem kalorimetrischen Prinzip arbeitende Sensor aus Titan-PBT im Schutzgehäuse aus Kunststoff ist für den Betrieb bei feuchten und mit Chemikalien belasteten Gasen geeignet.
In dem zylindrischen glatten Kunststoffgehäuse sind der Sensor, die Auswerteelektronik, das Ausgangsrelais, das Einstellpotentiometer, die LEDs, sowie ein Zeitrelais zur Anlaufüberbrückung integriert. Die Anlauf- und Bereitschaftsphase wird durch gleichzeitiges Aufleuchten der roten und grünen LED optisch angezeigt. Während dieser Zeit ist das Ausgangsrelais angezogen, der Kontakt geschlossen.

Die Unterschreitung des Grenzwertes kann mittels Potentiometer stufenlos eingestellt werden.
Durch eine rote oder grüne LED wird entweder Grenzwertunter- oder Überschreitung der Strömung angezeigt.

- Unterschreitung = rote LED leuchtet, Relais ist abgefallen
- Überschreitung = Normalbetrieb, grüne LED leuchtet, Relais angezogen








Typ: ASM-MU ...



- Werkstoff- Gehäuse: PPs (andere Werkstoffe auf Anfrage)
- Werkstoff- Sensor: Titan-PBT
- Funktionsanzeige LED: 1x rot, 1x grün
- Medien: -10 bis +50 °C
- Max. zulässige relative Luftfeuchte: 90%
- Einstellbereich: 1...10 m/s
- Größte Empfindlichkeit: 1...4 m/s
- Ansprechzeit: 3...60 s
- Größe: wahlw. Ø75, Ø90, Ø110, Ø125, Ø140, Ø160, Ø180, Ø200, Ø225, Ø250, Ø280, Ø315, Ø355, Ø400 mm
- Einbaulänge: Gem. Massblatt
- Einbauart: Muffe
- Elektrische Ausführung: AC/DC
- Betriebsspannung: 80...250 AC/DC V (47...63 Hz AC)
- Ausgangsfunktion: Relais zieht bei Strömung an
- Kontaktbelastbarkeit: 3 A (30 V DC / 250 V AC)
- Schutzart: IP 65

ATEX-Ausführung auf Anfrage

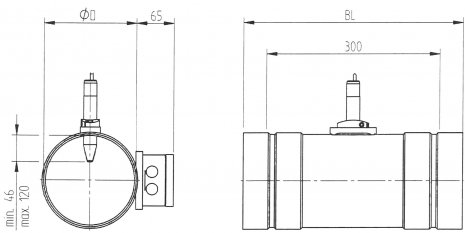

TECHNISCHE ABMESSUNGEN







Typ Maße   Typ Maße
BL Ø D BL Ø D
ASM-MU 75 370 75 ASM-MU 200 400 200
ASM-MU 90 370 90 ASM-MU 225 400 225
ASM-MU 110 380 110 ASM-MU 250 400 250
ASM-MU 125 380 125 ASM-MU 280 400 280
ASM-MU 140 380 140 ASM-MU 315 400 315
ASM-MU 160 380 160 ASM-MU 355 400 355
ASM-MU 180 380 180 ASM-MU 400 420 400

Maße identisch bei EX Ausführung
