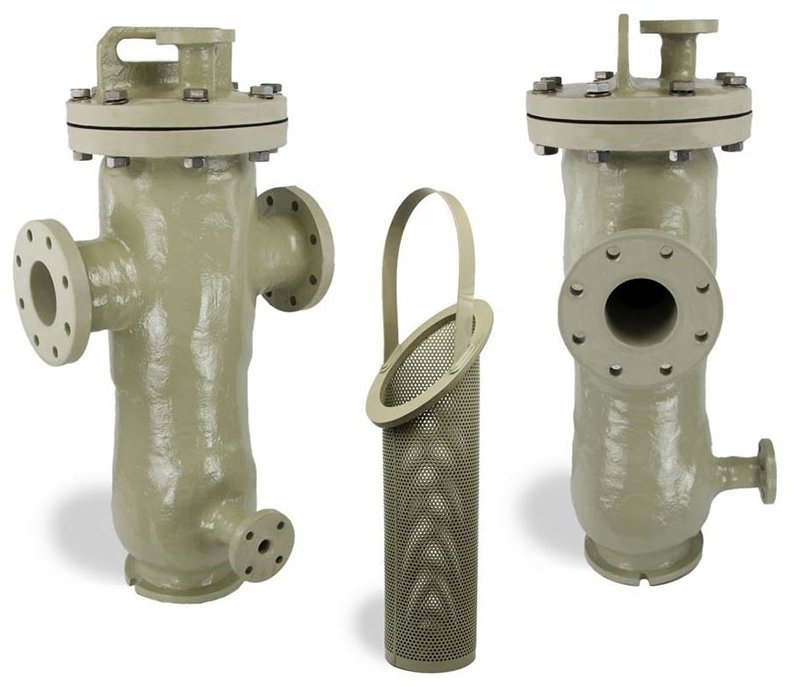

PP / GFK SCHMUTZFÄNGER MIT SIEBKORB

TOPFSCHMUTZFÄNGER INLINER PP/GFK GEFERTIGT DN 200 BIS DN 500



Schmutzfänger werden zur Beseitigung von Störstoffen in strömenden Flüssigkeiten eingesetzt, um Verstopfungen und Ausfall von Anlagenkomponenten, z.B. Pumpen, Ventilen, Düsen- und Sprüheinrichtungen zu vermeiden. Die Auswahl der jeweiligen Lochungen/Maschenweite der PP-Siebkorbfilter richtet sich nach der Schmutzpartikelgröße.














Größen und Ausführungen


Topfschmutzfänger Inliner PP/GFK beschichtet in der Größe:

DN200
Wahlweise mit DIN-Festflanschstutzen
d75 (DN65), d90 (DN80) oder d110 (DN100)

DN300
Wahlweise mit DIN-Festflanschstutzen
d140 (DN125), d160 (DN150) oder d225 (DN200)

DN500
Wahlweise mit DIN-Festflanschstutzen
d280 (DN250) oder d315 (DN300)







Verfügbare Maschenweiten


d 2,0 mm, 3,0 mm, 4,0 mm oder 5,0 mm
weitere auf Anfrage möglich

Zubehör Accessories


Zubehör wie Manometer, Differenzdruckmessung, Entleerungs- oder Entlüftungsventil auf Anfrage.

Auslegungsdaten Pressure data


Druck:
max. 6 bar für Größe DN 200 / DN 300
max. 4 bar für Größe DN 500
Temperatur: max. 40°C


TECHNISCHE ZEICHNUNG






Stutzenbelegung   SIebkorb
Stutzen Beschreibung Menge Bemerkung Typ w-t***
N1 Flüssigkeitseintritt 1 wahlweise siehe oben 1 Rv 2,0 - 3,5 mm
N2 Flüssigkeitseintritt 1 wahlweise siehe oben 2 RV 3,0 - 5,0 mm
N3 Siebkorbentnahme 1 mit Deckel 3 RV 4,0 - 6,0 mm
N4 Entleerung 1 mit Blindflansch 4 Rv 5,0 - 7,0 mm
N5 Entlüftung 1 mit Blindflansch

*** w = Lochweite (Ø), t = Teilung (Lochabstand)







TECHNISCHE DATEN




  DN 200 DN 300 DN 500
  1 2 3 1 2 3 1 2
L 480 480 480 560 560 560 760 760
H1 550 550 550 735 735 735 920 920
H2 920 920 920 1220 1220 1220 1550 1550
H3 150 150 150 200 200 200 250 250
DN1 65 / Ø75 80 / Ø90 100 / Ø110 125 / Ø140 150 / Ø160 200 / Ø225 250 / Ø280 300 / Ø315
LK1 Ø145 Ø160 Ø180 Ø210 Ø240 Ø295 Ø350 Ø400
n x g 4 x Ø18 8 x Ø18 8 x Ø18 8 x Ø18 8 x Ø22 8 x Ø22 12 x Ø22 12 x Ø22
D1 Ø185 Ø200 Ø220 Ø250 Ø285 Ø340 Ø395 Ø445
DN2 65 / Ø75 80 / Ø90 100 / Ø110 125 / Ø140 150 / Ø160 200 / Ø225 250 / Ø280 300 / Ø315
LK2 Ø145 Ø160 Ø180 Ø210 Ø240 Ø295 Ø350 Ø400
n x g 4 x Ø18 8 x Ø18 8 x Ø18 8 x Ø18 8 x Ø22 8 x Ø22 12 x Ø22 12 x Ø22
D2 Ø185 Ø200 Ø220 Ø250 Ø285 Ø340 Ø395 Ø445
LK3 Ø200 Ø200 Ø200 Ø280 Ø280 Ø280 Ø460 Ø460
n x g 2 x Ø14 2 x Ø14 2 x Ø14 2 x Ø14 2 x Ø14 2 x Ø14 2 x Ø14 2 x Ø14
D3 Ø220 Ø220 Ø220 Ø300 Ø300 Ø300 Ø480 Ø480

Technische Änderungen vorbehalten





SIEBKORB VARIANTEN



Die Filtereinsätze aus PP, entfernen Verunreinigungen aus den Flüssigkeiten und bestehen aus Lochplatten, wahlweise mit nachstehend genannten Perforierungen.
Das mit Schmutzfracht belastete Medium, durchströmt den Filtereinsatz von innen nach außen. Die Partikel verbleiben im Filtersiebkorb und können mit diesem entfernt werden.

Es stehen vier Varianten zur Auswahl und können wahlweise bei der Bestellung spezifiziert werden:

Variante 1:
Lochweite 2,0 mm, Lochteilung 3,5 mm

Variante 2:
Lochweite 3,0 mm, Lochteilung 5 mm

Variante 3:
Lochweite 4,0 mm, Lochteilung 6 mm

Variante 4:
Lochweite 5,0 mm, Lochteilung 7 mm





LIEFERPROGRAMM PP /GFK SCHMUTZFÄNGER





Gehäuse Anschlussgröße Werkstoff Lochung Volumen Siebkorb Artikelnummer
DN 200 Ø75 DN65 PP / GFK Rv 2,0 - 3,5 5,2 L PS-PPFRP-200/65-1
DN 200 Ø75 DN65 PP / GFK Rv 3,0 - 5,0 5,2 L PS-PPFRP-200/65-2
DN 200 Ø75 DN65 PP / GFK Rv 4,0 - 6,0 5,2 L PS-PPFRP-200/65-3
DN 200 Ø75 DN65 PP / GFK Rv 5,0 - 7,0 5,2 L PS-PPFRP-200/65-4
DN 200 Ø90 DN80 PP / GFK Rv 2,0 - 3,5 5,2 L PS-PPFRP-200/80-1
DN 200 Ø90 DN80 PP / GFK Rv 3,0 - 5,0 5,2 L PS-PPFRP-200/80-2
DN 200 Ø90 DN80 PP / GFK Rv 4,0 - 6,0 5,2 L PS-PPFRP-200/80-3
DN 200 Ø90 DN80 PP / GFK Rv 5,0 - 7,0 5,2 L PS-PPFRP-200/80-4
DN 200 Ø110 DN100 PP / GFK Rv 2,0 - 3,5 5,2 L PS-PPFRP-200/100-1
DN 200 Ø110 DN100 PP / GFK Rv 3,0 - 5,0 5,2 L PS-PPFRP-200/100-2
DN 200 Ø110 DN100 PP / GFK Rv 4,0 - 6,0 5,2 L PS-PPFRP-200/100-3
DN 200 Ø110 DN100 PP / GFK Rv 5,0 - 7,0 5,2 L PS-PPFRP-200/100-4
DN 300 Ø140 DN125 PP / GFK Rv 2,0 - 3,5 20,7 L PS-PPFRP-300/125-1
DN 300 Ø140 DN125 PP / GFK Rv 3,0 - 5,0 20,7 L PS-PPFRP-300/125-2
DN 300 Ø140DN125 PP / GFK Rv 4,0 - 6,0 20,7 L PS-PPFRP-300/125-3
DN 300 Ø140 DN125 PP / GFK Rv 5,0 - 7,0 20,7 L PS-PPFRP-300/125-4
DN 300 Ø160 DN150 PP / GFK Rv 2,0 - 3,5 20,7 L PS-PPFRP-300/150-1
DN 300 Ø160 DN150 PP / GFK Rv 3,0 - 5,0 20,7 L PS-PPFRP-300/150-2
DN 300 Ø160 DN150 PP / GFK Rv 4,0 - 6,0 20,7 L PS-PPFRP-300/150-3
DN 300 Ø160 DN150 PP / GFK Rv 5,0 - 7,0 20,7 L PS-PPFRP-300/150-4
DN 300 Ø225 DN200 PP / GFK Rv 2,0 - 3,5 20,7 L PS-PPFRP-300/200-1
DN 300 Ø225 DN200 PP / GFK Rv 3,0 - 5,0 20,7 L PS-PPFRP-300/200-2
DN 300 Ø225 DN200 PP / GFK Rv 4,0 - 6,0 20,7 L PS-PPFRP-300/200-3
DN 300 Ø225 DN200 PP / GFK Rv 5,0 - 7,0 20,7 L PS-PPFRP-300/200-4
DN 500 Ø280 DN250 PP / GFK Rv 2,0 - 3,5 69,7 L PS-PPFRP-500/250-1
DN 500 Ø280 DN250 PP / GFK Rv 3,0 - 5,0 69,7 L PS-PPFRP-500/250-2
DN 500 Ø280 DN250 PP / GFK Rv 4,0 - 6,0 69,7 L PS-PPFRP-500/250-3
DN 500 Ø280 DN250 PP / GFK Rv 5,0 - 7,0 69,7 L PS-PPFRP-500/250-4
DN 500 Ø315 DN300 PP / GFK Rv 2,0 - 3,5 69,7 L PS-PPFRP-500/300-1
DN 500 Ø315 DN300 PP / GFK Rv 3,0 - 5,0 69,7 L PS-PPFRP-500/300-2
DN 500 Ø315 DN300 PP / GFK Rv 4,0 - 6,0 69,7 L PS-PPFRP-500/300-3
DN 500 Ø315 DN300 PP / GFK Rv 5,0 - 7,0 69,7 L PS-PPFRP-500/300-4

Andere Ausführungen auf Anfrage möglich. Senden Sie uns ihre Anfrage

Technische Änderungen vorbehalten
