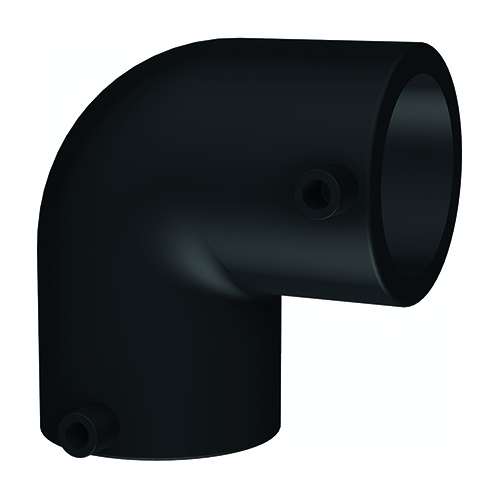

PE Elektroschweißfitting, Winkel 90°, SDR11

Verfügbakeit: sofort
E-Formteile

E-Formteile = Formteile für Heizwendel-Muffen-Schweißung, monofilar.

PE100 Heizwendel-Muffen-Schweiß-Formteile
Die Formteile besitzen einen Barcode und können somit mit allen modernen Schweißgeräten mit Barcode Leseeinrichtungen verschweißt werden. Bei älteren Schweißgeräten werden die Schweißdaten manuell eingegeben. Alle Formteile besitzen einen Schweißindikator.

Werkstoff
PE100, schwarz. Das Material entspricht den Anforderungen der aktuellen KTW-Leitlinie
des Umweltbundesamtes (UBA).

PE Elektroschweißfitting, Winkel 90°, SDR11
PE Elektroschweißfitting, Winkel 90°, SDR11



alle Preise inkl. MwSt. zzgl. Versandkosten

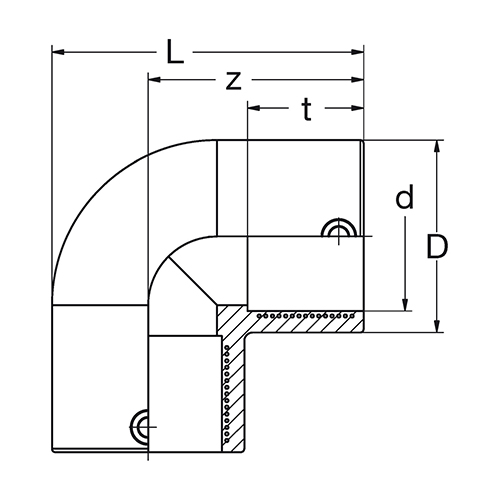

d [mm] D [mm] L [mm] t [mm] z [mm] Gewicht VE Art.-Nr. Artikel bestellen
                Preis Menge
25 37 72,5 36,5 54,0 0,069 1 2HW4079035 10,85 €
32 45 80,0 36,0 57,5 0,087 1 2HW4089035 11,52 €
40 54 95,0 42,0 68,0 0,160 1 2HW4099035 13,76 €
50 67 110,5 47,0 77,0 0,230 1 2HW4109035 17,40 €
63 84 130,0 53,0 88,0 0,390 1 2HW4119035 20,04 €
75 92 145,0 58,0 99,0 0,500 1 2HW4129035 28,22 €
90 118 180,0 67,0 122,0 0,960 1 2HW4139035 35,23 €
110 139 209,5 79,5 140,0 1,310 1 2HW4149035 50,88 €
125 158 211,0 85,0 152,0 1,770 1 2HW4159035 70,27 €
160 197 298,5 100,0 200,0 4,200 1 2HW4179035 138,37 €
180 220 323,0 100,0 213,0 5,700 1 2HW4189035 175,96 €
200 240 245,0 125,0 250,0 7,960 1 2HW4199035 224,92 €
alle Preise inkl. MwSt. zzgl. Versandkosten
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.
Hinweis:
Für diesen Artikel kann kein Gesamtpreis berechnet werden. Daher wird aus Ihrem Warenkorb eine Anfrage und Sie erhalten von uns schnellstens ein Angebot mit allen Preisangaben, bevor Sie verbindlich bestellen.




Punktgenaue Verbindungen mit PE100 Heizwendel-Muffen-Schweiß-Formteilen








Unsere PE100 Heizwendel-Muffen-Schweiß-Formteile bieten Ihnen die ideale Lösung für präzise und zuverlässige Verbindungen. Mit modernen Features wie einem Barcode zur einfachen Handhabung und einem Schweißindikator für maximale Sicherheit setzen wir neue Maßstäbe in der Rohrleitungstechnik.

Dank des integrierten Barcodes können unsere Formteile problemlos mit allen gängigen Schweißgeräten mit Barcode-Leseeinrichtungen verschweißt werden. Selbst bei älteren Schweißgeräten können die Schweißdaten manuell eingegeben werden, um eine perfekte Verbindung zu gewährleisten. Die innovative Schweißindikator-Funktion bietet zusätzliche Sicherheit, indem sie Ihnen klare visuelle Hinweise auf den Schweißvorgang gibt.

Unsere PE100 Heizwendel-Muffen-Schweiß-Formteile bieten nicht nur fortschrittliche Technologie, sondern auch herausragende Eigenschaften. Sie sind aus hochwertigem PE100 gefertigt, was ihnen eine hohe Schlagzähigkeit, chemische Beständigkeit und Witterungsbeständigkeit verleiht. Sie sind perfekt für anspruchsvolle Anwendungen geeignet, bei denen präzise und zuverlässige Verbindungen erforderlich sind.

Mit einem klaren Fokus auf Qualität und Innovation setzen wir neue Maßstäbe in der Rohrleitungstechnik. Unsere PE100 Heizwendel-Muffen-Schweiß-Formteile bieten Ihnen die Gewissheit einer sicheren und langlebigen Installation. Vertrauen Sie auf unsere Expertise und kontaktieren Sie uns noch heute, um die perfekte Lösung für Ihre Rohrleitungssysteme zu finden


Schematische Darstellung einer Heizwendel-Muffenschweißung







Quelle: Bänninger, Reiskirchen
